發布時間:2023-08-31 13:46:37
工業油冷機選型方法
通過油箱的溫升來計算發熱量：
Q=SH x De x V x DT/60
Q：發熱量kW
SH：油的比熱為1.97kJ/kg*℃（1.97千焦耳/干克*攝氏度）
De：油的比重0.88kg/L（0.88干克/升）
De：水的比熱是4.2x103 J/kg℃
V：油/水容量L（升）包括油箱及管路中的總水容量
DT：在一分鐘內的最大溫升
注："/60"是用于將溫升攝氏度/分變?yōu)閿z氏度/秒；1kW=1kJ/s；
注意：測量時，油箱的溫度需略低于環境溫度；并且設備處于最大的負荷下工作。
例：1油箱容積3000L最大的水溫或油溫0.6度/分鐘
發熱量Q=（1.97×0.88×3000×0.6）/60=52kW
補充說明：選擇冷油機冷量時可適當加大20%-50%即可選用
根據液壓站電機功率估算發熱功率。

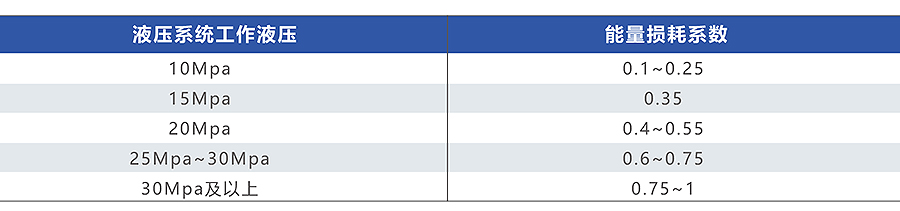

液壓油作為傳動介質，系統能量損耗會大部分以其熱量形式存在。我公司根據具體實際經驗，總結出液壓系統不同工作壓力時，對應能量損耗系數如下：
P熱=1.2×（P電機*n）
P電機 液壓站所有電機功率：n能量損耗系數
備注：1kcal/h=1.163W 1kW=860kcal/h
主軸發熱功率估算：
P發熱量=P電機*λ
λ-主軸熱損失效率
對于一般機械主軸可按熱損失λ=5-8%來計算，對于高速主軸按熱損失λ=20-30%計算。
例：某機床普通機械主軸，電機功率45kW，估算發熱量：
P發熱量=P電機*λ=45*8%=3.6kW
